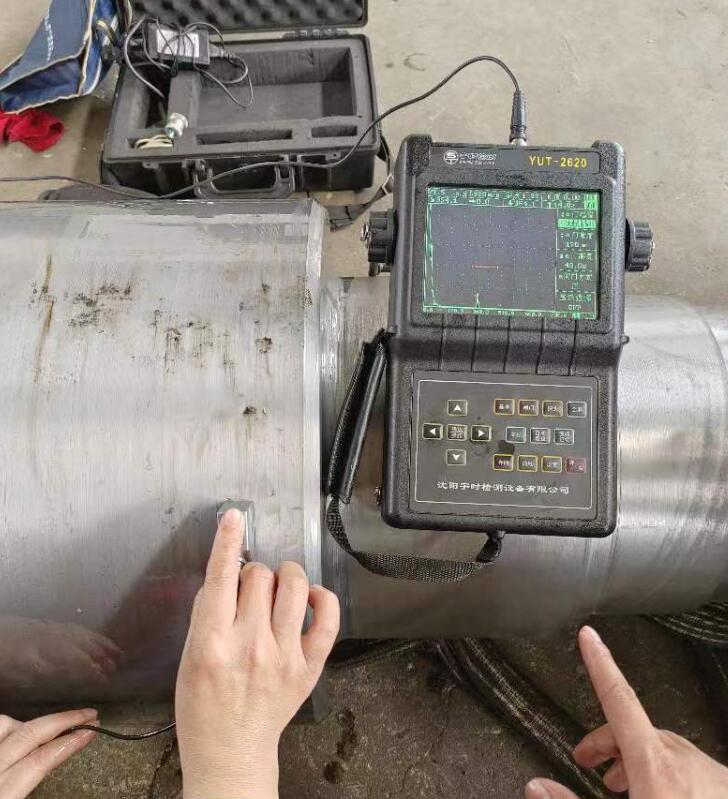

鍛件內部缺陷探傷我們通常采用宇時先鋒超聲波探傷儀來檢測其內部缺陷，這種探傷方法方便快捷，使用簡單，檢出缺陷效率高。

探傷方法如下：

1、軸類鍛件探傷

    縱波(直探頭)可在軸的園周方向和軸端部探測

當軸很長時在軸端部方向一般不查或只查端部一部分區域，主要在軸園周方向查。帶中心孔鍛件只在軸園周方向探測。

    橫波斜探頭:一般周向不查。如采用周向檢測，則應進行順、逆時針二個方向探測。但只能探測聲波能掃查到的外表面附近區域內缺陷，內部區域內缺陷探測不到。

    軸向檢測應正、反二個方向檢測可探測鍛件全體，且至少探測園周方向不少于圓周面的 180°范圍。

2、具有平行平面和園盤形餅類鍛件。

具有平行平面鍛件和餅型鍛件采用縱波在兩個平行面探測，當厚度較大時也可在鍛件厚度方向側面探測。見JB/T47303 圖7中c。

3、碗型鍛件:采用縱波檢驗，探頭可置于碗形鍛件內部或外部探測。見JB/T4730.3 圖7中d

4 、簡型鍛件

      縱波:

單探頭探測時，探頭置于簡形鍛件外園面、內園面和端部探測。在端部探測時,探測長根據靈敏度確定,一般控制在 500~800mm 內。雙晶直探頭探測時，探頭置于簡形鍛件外園面和內園面探測。在簡形鍛件很長時一般不采用在端部探測。見JB/T4730.3 圖7中 a和 b。

    橫 波: 軸向探測，一般正、反兩方向各探測。周向探測，逆、順時針各探測一次。見JB/T4730.3 附錄C中圖。但對 T/D>0.226簡型鍛件中 T/D>0.226的部份不適于用外周向探測，因此時純橫波探測不到。
