在工業生產和質量檢測領域，小直徑銅管的壁厚是一項關鍵參數，它直接影響著銅管的性能和使用壽命。超聲波測厚儀作為一種高效、準確的測量工具，在小直徑銅管壁厚檢測中得到了廣泛應用。本文將詳細介紹如何使用超聲波測厚儀測量小直徑銅管的壁厚。
一、檢測原理
超聲波測厚儀基于超聲波脈沖反射原理實現對小直徑銅管壁厚的測量。當探頭發射的超聲波脈沖以一定的頻率和角度傳入被測小直徑銅管時，脈沖在到達銅管內壁（即管材與空氣的分界面）時會發生反射，反射回波被探頭接收。由于超聲波在特定材料（如銅）中的傳播速度是已知且相對穩定的，通過精確測量超聲波從發射到接收所經歷的時間間隔，結合超聲波在銅中的傳播速度，就可以依據公式 "厚度 = （傳播速度 × 時間）/2" 計算出被測小直徑銅管的壁厚。在小直徑銅管中，由于管徑較小，超聲波的傳播路徑會受到管道曲率的影響，需要探頭與管壁緊密貼合且垂直，以確保超聲波能夠沿著垂直于管壁的方向傳播，減少因角度偏差導致的測量誤差。 二、檢測前的準備工作
（一）檢測儀器的選擇

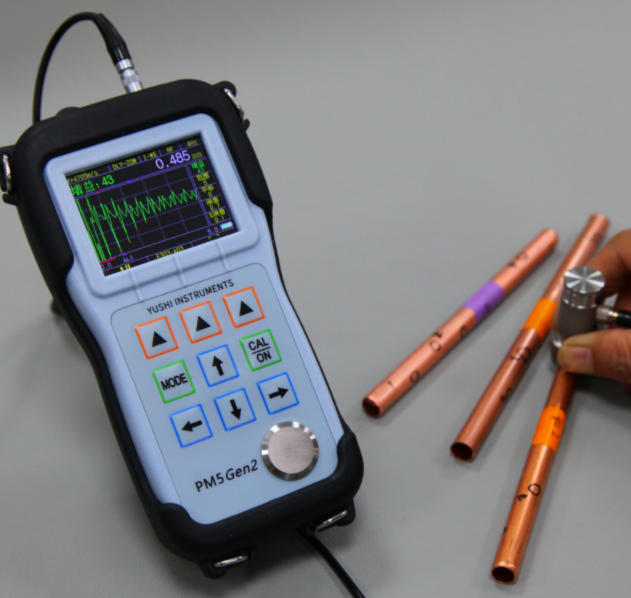

小直徑銅管管徑較小，對超聲波測厚儀的精度和探頭尺寸有特定要求。應選擇具有足夠精度（一般精度應達到 ±0.01mm 或更高）且配備適合小直徑管道檢測的微型探頭或小徑探頭的儀器。例如，沈陽宇時先鋒公司生產的PM5 Gen2超聲波測厚儀專門設計了適用于小管徑的探頭及支架，其曲率與小直徑銅管的外表面相匹配，能夠更好地實現超聲波的耦合和傳播。同時，要確保儀器處于正常工作狀態，電池電量充足，功能按鍵操作靈活，顯示屏顯示清晰。
（二）被測銅管的準備
表面清理：被測小直徑銅管的表面狀況直接影響超聲波的耦合效果。需要去除表面的油污、銹跡、涂層、焊渣等雜質，可使用砂紙、鋼絲刷、清洗劑等工具進行清理，保證表面平整光滑。對于有涂層的銅管，應徹底清除測量區域的涂層，露出金屬基體。
端部處理：如果測量位置靠近銅管的端部，需要對端部進行適當處理，避免邊緣效應影響測量結果?？梢詫⒍瞬壳懈钫R，去除毛邊和倒角，確保探頭能夠在端部附近穩定放置。
耦合劑的選擇：耦合劑的作用是排除探頭與銅管表面之間的空氣，使超聲波能夠有效地傳入被測材料。常用的耦合劑有甘油、機油、凡士林、水玻璃等。在小直徑銅管檢測中，由于探頭與管壁的接觸面積較小，應選擇粘度適中、流動性較好且不易干燥的耦合劑，以保證良好的耦合效果。例如，甘油具有較好的粘性和潤濕性，適合在小直徑銅管測量中使用。
三、檢測操作步驟
（一）儀器校準
在開始測量前，必須對超聲波測厚儀進行校準，以確保測量結果的準確性。校準通常使用標準試塊，標準試塊的材料和厚度應已知且符合儀器校準要求。將探頭涂上耦合劑，放置在標準試塊上，調整儀器的增益、聲速等參數，使儀器顯示的厚度值與標準試塊的實際厚度一致。校準過程中，要確保探頭與試塊表面緊密貼合，避免晃動和移位。如果儀器具有自動校準功能，可按照說明書的步驟進行自動校準。 （二）測量位置的選擇
在小直徑銅管上均勻選取多個測量點，以全面反映銅管的壁厚情況。對于直管段，可在同一截面的圓周上每隔一定角度（如 60 度或 90 度）選取一個測量點，至少選取 3 個測量點；對于彎管段或有特殊結構的部位，應根據實際情況增加測量點的數量。測量點應避開焊縫、劃傷、凹坑等缺陷部位，以免影響測量結果的準確性。同時，要確保測量點處的管壁表面平整，沒有明顯的變形或凸起。
（三）探頭的放置與測量
將探頭涂上適量的耦合劑，輕輕放置在被測銅管的測量點上，使探頭與管壁緊密貼合，并且探頭的軸線垂直于銅管的軸線。由于小直徑銅管的曲率較大，探頭與管壁的接觸面積較小，需要操作人員用手輕輕按壓探頭，保持探頭的穩定，避免因探頭滑動或傾斜導致測量誤差。當儀器顯示的厚度值穩定后，讀取并記錄測量結果。每次測量后，應清理探頭表面的耦合劑，避免耦合劑殘留影響下一次測量。
（四）重復測量與平均值計算
為了提高測量結果的可靠性，每個測量點應進行多次重復測量（一般不少于 3 次），取平均值作為該測量點的壁厚值。重復測量時，要確保探頭的放置位置和壓力一致，避免因操作差異導致測量結果波動。對于測量結果差異較大的情況，應分析原因，可能是測量位置的表面狀況不佳、耦合劑涂抹不均勻或探頭放置不當等，需要重新處理測量位置并進行測量。
四、檢測過程中的常見問題及解決方法
（一）測量數據不穩定
原因分析：可能是探頭與管壁接觸不良，耦合劑涂抹不均勻，或者被測銅管表面不平整、有油污等雜質。此外，儀器的增益設置不當、聲速參數錯誤也會導致數據不穩定。
解決方法：重新清理被測銅管表面，確保表面平整光滑；均勻涂抹耦合劑，增加探頭與管壁的接觸面積；調整儀器的增益和聲速參數，使其符合被測材料的特性；在測量過程中保持探頭的穩定，避免晃動和移位。
（二）顯示值異常（如厚度值過大或過?。?/span>
原因分析：可能是儀器校準不準確，聲速參數設置錯誤，或者探頭選擇不當，不適合小直徑銅管的檢測。此外，被測銅管內部存在缺陷（如裂紋、氣孔、夾雜等），也會導致超聲波的傳播路徑發生改變，從而使測量值異常。
解決方法：重新對儀器進行校準，檢查聲速參數是否設置正確；更換適合小直徑銅管檢測的探頭；如果懷疑銅管內部存在缺陷，可采用其他檢測方法（如渦流檢測、射線檢測等）進行進一步檢查。
（三）探頭無法耦合到管壁
原因分析：可能是耦合劑的選擇不當，粘度太低或太高，導致無法排除探頭與管壁之間的空氣；或者探頭的曲率與銅管的外表面不匹配，接觸面積過小。
解決方法：更換合適的耦合劑，選擇粘度適中、潤濕性好的耦合劑；如果探頭曲率不匹配，可使用可調節曲率的探頭或在探頭與管壁之間放置一層彈性薄膜，以改善耦合效果。
五、檢測結果的處理與分析
（一）數據記錄
將每個測量點的壁厚測量值、測量位置、測量時間等信息詳細記錄下來，形成檢測報告。記錄時要確保數據的準確性和完整性，避免遺漏重要信息。檢測報告應包括被測銅管的規格（如管徑、壁厚設計值）、材料牌號、生產批次、檢測日期、檢測人員等信息。
（二）結果判定
根據相關標準（如國家標準、行業標準或企業內部標準）對檢測結果進行判定。將每個測量點的壁厚值與標準規定的允許偏差范圍進行比較，判斷是否符合要求。如果所有測量點的壁厚值都在允許范圍內，則被測銅管的壁厚合格；如果存在個別測量點的壁厚值超出允許范圍，應進行擴大檢測，增加測量點的數量，以確定缺陷的范圍和嚴重程度。
（三）異常情況處理
如果檢測結果顯示小直徑銅管的壁厚存在嚴重偏差或內部存在缺陷，應及時通知相關部門進行處理。對于不合格的銅管，可根據具體情況采取報廢、降級使用或修復等措施。同時，應對生產過程進行追溯和分析，找出導致壁厚不合格的原因，如模具磨損、工藝參數不當等，采取相應的改進措施，避免類似問題再次發生。
總之，使用超聲波測厚儀測量小直徑銅管壁厚是一種高效、準確的檢測方法，但需要操作人員熟悉儀器的原理和操作步驟，做好檢測前的準備工作，正確處理檢測過程中出現的問題。通過合理選擇測量點、規范操作流程和準確分析檢測結果，可以為小直徑銅管的質量控制提供可靠的依據，確保其在工業生產中的安全可靠應用。
